Uus

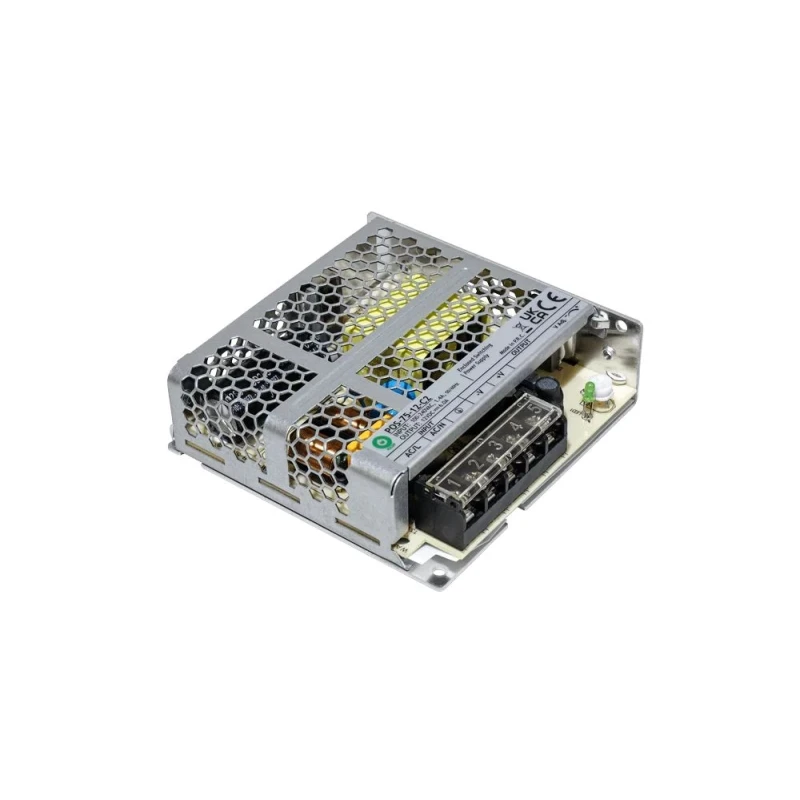

Toiteplokk POS-75-24-C2, 24V, 3,2A, 75W
Tootekood: 05-001472
Tootja: POS Power
Toiteplokk POS-75-24-C2,
90-264 V AC,
24 V DC, 3,2 A, 75W, IP20
10 toodet Laos
Lisainfo
| Tootja | POS Power |
| Mudel | POS-75-24-C2 |
| Min sisendpinge - (V AC) | 90 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 264 |
| Väljundvõimsus - (W) | 76,8 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundpinge - (V DC) | 24 |
| Väljundpinge reguleerimine | Sujuv reguleerimine |
| Min väljundpinge - (V DC) | 21,6 |
| Max väljundpinge - (V DC) | 26,4 |
| Väljundvool - (A) | 3,2 |
| Ümbritsev temperatuur - (° C) | -30 + 70 |
| Efektiivsus - (%) | 85 |
| Ülepingekaitse | 27 - 32 V, Hiccup - töö taastub peale ülepinge kadumist |
| Lühisekaitse | Hiccup - töö taastub peale lühise kadumist |
| Ülekoormuskaitse | 110 - 160 %, Hiccup - töö taastub peale ülepinge kadumist |
| Laius - (mm) | 97 |
| Pikkus - (mm) | 99 |
| Kõrgus - (mm) | 30 |
| Kaal - (g1tk) | 250 |
| Välismõjude kaitse - (IP) | 20 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kruviklemm |
| Garantiiaeg - (a) | 2 |
