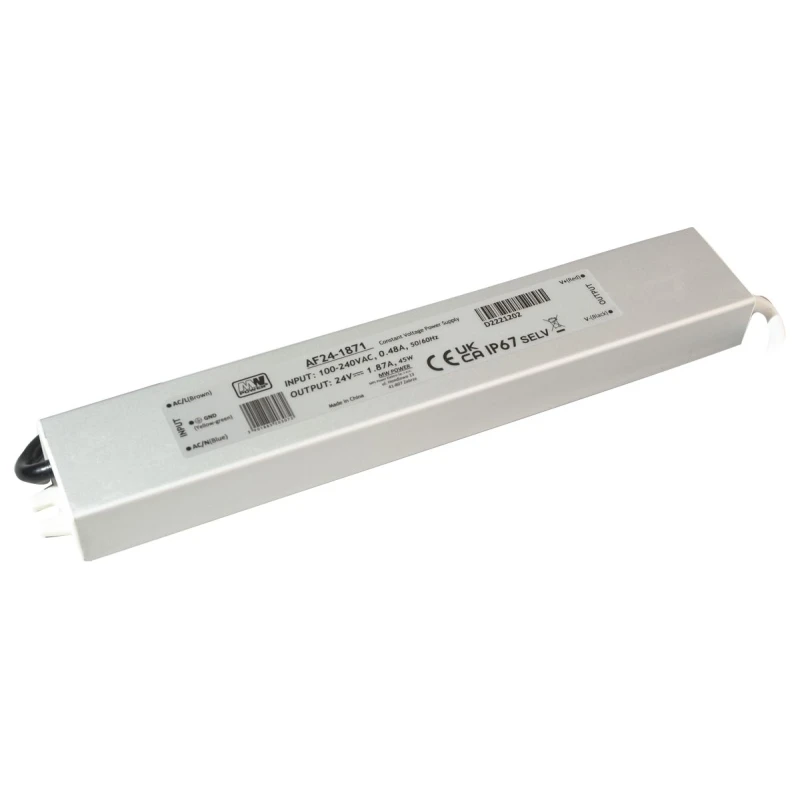

Toiteplokk AF24-1871, 24V, 1,87A, 45W
Tootekood: 05-000906
Toiteplokk AF24-1871,
100-240 V AC,
24 V DC, 1,87 A, 45W, IP67
20 toodet Laos
Lisainfo
| Mudel | AF24-1871 |
| Min sisendpinge - (V AC) | 100 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 240 |
| Väljundvõimsus - (W) | 45 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundpinge - (V DC) | 24 |
| Väljundvool - (A) | 1,87 |
| Ümbritsev temperatuur - (° C) | -20 + 50 |
| Efektiivsus - (%) | 82 |
| Ülepingekaitse | 120 V, Hiccup - töö taastub peale ülepinge kadumist |
| Lühisekaitse | Hiccup - töö taastub peale lühise kadumist |
| Ülekoormuskaitse | 105 %, Hiccup - töö taastub peale ülekoormuse kadumist. |
| Temperatuurikaitse | 130 ± 10°C, töö taastub peale temperatuuri alanemist |
| Laius - (mm) | 41 |
| Pikkus - (mm) | 252 |
| Kõrgus - (mm) | 23 |
| Kaal - (g1tk) | 450 |
| Välismõjude kaitse - (IP) | 67 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kaablijätkamine |
| Garantiiaeg - (a) | 2 |
