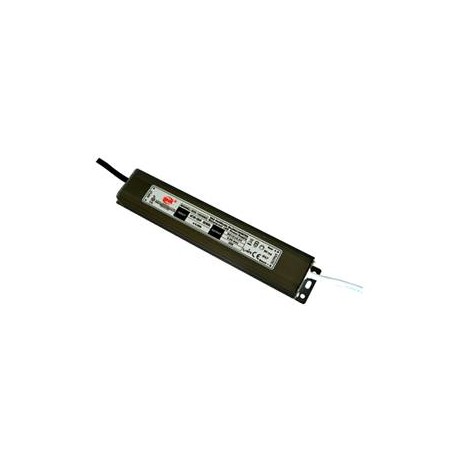

Toiteplokk HVS-12030B2, 12V, 2,5A, 30W
Tootekood: 05-000021
Toiteplokk HVS-12030B2,
90-264 V AC,
12 V DC, 2,5 A, 30W, IP67 ,
2 toodet Laos
Lisainfo
| Mudel | HVS-12030B2 |
| Min sisendpinge - (V AC) | 90 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 264 |
| Väljundvõimsus - (W) | 30 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundpinge - (V DC) | 12 |
| Väljundvool - (A) | 2,5 |
| Võimsustegur - PF (cos φ) | 0,95 |
| Efektiivsus - (%) | 84 |
| Lühisekaitse | Hiccup - töö taastub peale lühise kadumist |
| Ülekoormuskaitse | 120-150 % |
| Temperatuurikaitse | 100 °C ± 10 °C |
| Laius - (mm) | 37 |
| Pikkus - (mm) | 213 |
| Kõrgus - (mm) | 26 |
| Kaal - (g1tk) | 368 |
| Välismõjude kaitse - (IP) | 67 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kaablijätkamine |
| Garantiiaeg - (a) | 2 |
